产品详情

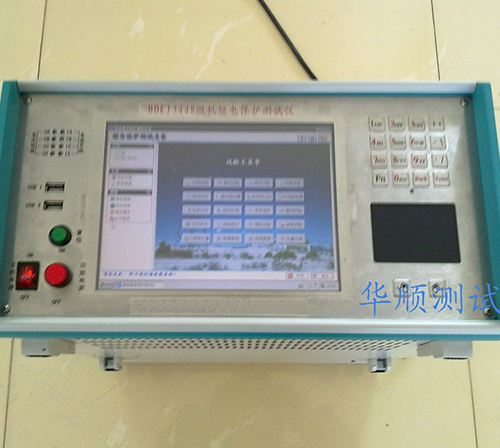

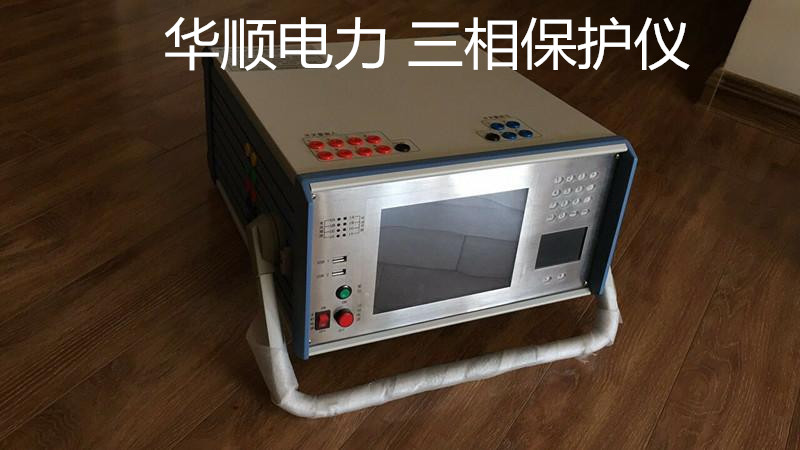

HS3448微机继电保护测试仪
主要特点
1、满足现场所有试验要求。既可对传统的各种继电器及保护装置进行试，也可对现代各种微机保护进行各种试验，特别是对变压器差动保护和备自投装置，试验更加方便。
   HS-3448型具有标准的四相电压，三相电流同时输出，电压125V、相，电流40A/相。三相电流并联可达120A。
2、各种技术指标达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
3、单机独立运行，内置高性能工控机，主频300--600MHz，内存512M，硬盘4--12G，运行Windows XP操作系统。
4、国内同行业首先采用进口拉丝不锈钢面板，不锈钢键盘，同时采用触摸式鼠标，克服了轨迹球鼠标操作不灵活、容易损坏的缺点，并选用8.4寸,分辨率为800×600的TFT真彩显示屏,使得单机整体操作方便自如,经久耐用。
5、主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。
6、功放采用高保真线性功放,既确保了小电流的精度,又确保了大电流的稳定。
7、采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
8、可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
9、具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
10、配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
11、具有软件自校准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
技术参数HS-3448技术参数
1、交流电流源:
相电流输出（有效值）： 0--40A/相精度：0.2%
三相并联输出(有效值)： 0--120A/三相同相位并联输出
相电流长时间允许工作值(有效值)： 10A
每相输出功率：420VA
三相并联电流输出功率：900VA
三并电流输出允许工作时间：10s
频率范围： 0--1000Hz    精度：0.001Hz
谐波次数： 2--20次      相位：0--360°    精度：0.1°2、直流电流源:
电流输出： 0--±30A/相   精度 0.2%3、交流电压源:
相电压输出（有效值）： 0--125V/相精度：0.2%
线电压输出（有效值）： 0--250V
相电压/线电压输出功率： 75VA/100VA
频率范围： 0--1000Hz 精度：0.001Hz
谐波次数： 2--20次    相位：0--360°   精度：0.1°4、直流电压源:
相电压输出幅值：0--±150V   精度：0.2%
线电压输出幅值：0--±300V
相电压/线电压输出功率： 90VA/180VA5、开关量端子:
开关量输入端子： 8对
空接点： 1--20mA，110V装置内部有源输出
电位翻转： 0--6VDC为低电平
           15--250VDC为高电平
开关量输出端子：4对，空接点遮断容量：110V/2A，220V/1A。6、时间测量范围:
范围：1ms--9999s    测量精度：1ms7、体积重量:
体积： 365(mm )×400(mm )×195 (mm )   约18Kg8、电源:
AC220V±10%   50Hz   10A
