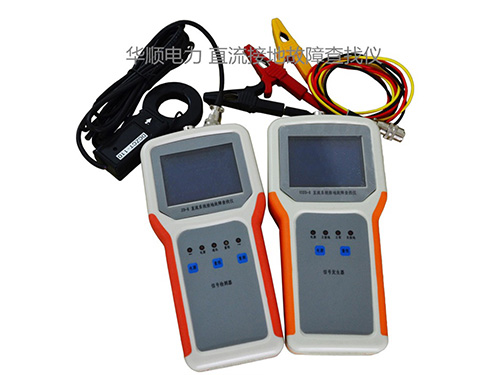

·         HSZJD-8直流系统接地故障查找仪当前电力系统直流电源接地故障查找的核心问题是现场干扰大，在不同的直流电源和不同的工作状态下测量，绝大部分产品会误测误判，抗干扰性差，我们的产品之所以迅速立足该市场，是因为成功解决了干扰问题。直流系统接地故障定位仪，采用正弦信号相位超前处理技术和数据转移算法技术（新专利技术）研制生产。本产品介于固定式和移动式两大类型之间，使用方法为移动式，性能为在线固定式，查找直流系统接地故障时，不需要断开电源，可实现接地点定位。仪器能准确检测直流系统接地电阻阻值，为电力直流系统接地故障的查寻与定位提供适用的高准确性探测仪器。

·         直流系统接地是一种易发生且对电力系统危害较大的故障。我公司自主研发设计的便携式直流接地查找仪，能够适用于任何电压等级的直流系统接地故障的查找。

·             该仪表可以快速查找直流系统间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、多点接地等疑难故障，并且还能准确的显示系统电压、对地电压、接地阻值，真正解决了运行及检修人员的后顾之忧。

·

仪表的构成：

·             该仪表由信号发生器、故障检测器和信号采集器（钳表）三部分组成，信号发生器与直流系统正负母线和地相连，当直流系统出现接地故障后，它会自动产生一个低频小信号，故障检测器与钳表独立于信号发生器，故障检测器与钳表之间使用连接线相连，通过对待检测支路漏电流信号的采集、分析，从而判断出该支路的绝缘情况。

·         仪表的工作原理：

·             仪表的工作原理是：当直流系统发生接地故障或绝缘降低(整个直流系统绝缘电阻小于报警整定值)，直流系统电压监测仪表发出警报时，将信号发生器接入直流系统的正、负母线和地之间。信号发生器自动判断直流系统电压等级，自动判断接地故障的极性、接地程度，自动分析绝缘监测平衡电桥回路接线方式和平衡电桥电阻大小，形成信号输出的智能反馈，向直流正负母线和地间，发射适宜系统检测，对系统无影响的低频信号，并实时显示系统电压、正对地电压、负对地电压和系统对地绝缘总阻抗。

·             故障检测器检测各回路对地绝缘的直流信号漏电流，并模拟显示接地回路绝缘状态，判断出接地故障回路（支路），并继续沿故障回路（支路）检测出接地故障，将故障点准确定位。

·             信号发生器、故障检测器均采用微计算机技术，具有集成程度高，判断速度快，检测灵敏度高、抗干扰能力强、故障定位准确等特点。在软件处理上利用了模糊控制理论和通信的噪声理论，并依据直流系统的特点优化了算法，即使系统有大分布电容的干扰、电磁脉冲干扰和其它噪声干扰的影响，也能准确地判断出接地故障点，为接地故障的查找提供了有力的保障。在硬件上引进国外的检测传感器，直流信号检测灵敏度高达0. 1mA，可检测150K～500K接地的检测灵敏度，使多点接地、环路接地、绝缘普遍降低等难以解决的问题迎刃而解。

·         主要特点

·            1) 高精度采样钳表

·             该仪表采用了高分辨率（0. 1mA）信号采样直流钳表，能够实现对多点接地，高阻接地点的定位。

·            2) 接地点方向显示

·             该仪表具有接地点方向显示功能，包括：液晶屏显示、指示灯指示、语音提示三种方向显示方式，可以高效快速的处理复杂支路或环路中接地点的定位。

·            3) 具有绝缘指数显示功能

·             绝缘指数是为分析待测支路绝缘程度而引入说法，以0—100的数字形式来反映被测支路的绝缘程度，数字越大表示绝缘越差，该指数结合高精度钳表非常有利于多点接地与高阻接地的检测。

·            4) 具有波形显示功能

·             所谓波形显示，即在检测过程中检测器所搜索到的信号发生器的波形,其在查找接地过程中有非常重要的作用，合理利用检测器中的波形显示，可以大幅度的提升设备的检测范围与检测精度以判断的准确度。

·            5) 多量程转换功能

·             仪表具有多量程转换功能，在测试过程可以转换不同量程，可以大幅度的提升设备的检测范围与检测精度以判断的准确度。

·            6) 操作简单，使用方便、快速

·             使用时只需将钳表钳住待测支路，按一下工作按键，3～6S即可完成一条支路的检测。

·            7) 信号发生器与检测器不受距离限制

·             在复杂的直流系统中，信号发生器接入点可能与接地查找点有着很长的一段距离，不过检测器并不受此距离的限制，可以在同一个系统中的任何一点进行查找。

·            8) 运行安全

·             信号发生器是需要接入直流系统之中的，这就对设备的安全性与根据直流系统现场的实际情况，信号发生器可智能式产生1.0～5.0mA的信号电流，且最大功率小于0.2W，适用于各类直流系统，对直流系统的安全运行、运行提供了保障。

·         主要技术指标

·            1)  可检测接地电阻范围：

·         系统电压为220V时： 0 ～500KΩ

·         系统电压为110V时： 0 ～250KΩ

·         系统电压为48V时： 0 ～50KΩ

·         系统电压为24V时： 0 ～10KΩ

·            2)  检测信号功率： ≤ 0.2W(信号发生器输出功率)。

·            3)  抗对地分布电容值：

·         对地电容单支路≤8uF，系统对地总电容≤100uF。

·            4)  适用直流系统电压：

·         220V±10%，110V±10%，48V±10%，24V±10%，或用户提出其它电压等级。

·            5)  环境温度：～35℃～+55℃。

·            6)  相对湿度：≤95% 。

·            7)  总重量： 3kg（信号发生器、检测器、配件、铝合金箱）。
