产品详情

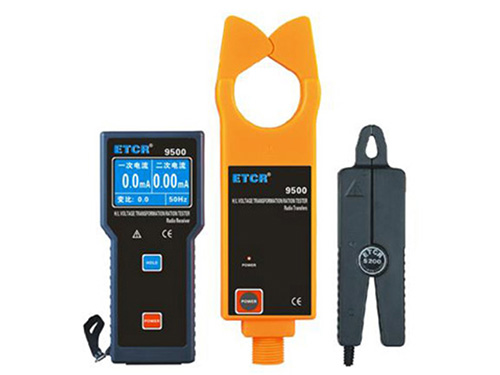

HS9500无线高压变比测试仪突破传统结构，专为测量运行中的各种电压等级CT、变压器的初级、次级电流大小、变比、漏电流而精心设计制造的，由专用高压检测仪、低压电流钳、主机、高压绝缘杆、监控软件等组成，其无线传送测试数据能穿透楼房障碍，直线传输距离约30米。若不使用绝缘杆，还可以当作高精度低压钳形电流表、漏电流表使用，能准确测出0.01mA～1000A的电流或漏电流。

电流钳选用特殊合金，采用新CT技术及磁性屏蔽技术，几乎不受外界磁场的影响，确保了常年无间断监测的高精度、高稳定性。

主机豪华蓝屏LCD，显示一目了然，同时具有超大存储空间，能存储2800组数据。

监控软件具有在线实时监控与历史查询功能，动态显示，波形指示，变比、频率指示、具有、小、平均值指示，具有报警值设定及报警指示功能，具有历史数据读取、查阅、保存、分析、处理、排序、拟合曲线、报表、打印等功能。

高压检测仪连接5节绝缘杆，可用于60kV以下所有高低压线路测试，其专用高压电流钳通过按压或退拔绝缘杆能方便钳夹或撤离被测导线，省时快捷，广泛应用于变电站﹑发电厂﹑电力稽查部门、工矿企业以及检测站﹑电工维修部门进行电流检测、反窃电及野外电工作业等。绝缘杆轻便，具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩等特点。

技术规格

功能	高低压一二次回路的电流、变比、漏电流在线监测；变压器两侧电流大小、变比在线监测
电源	DC6V 碱性干电池（1.5V AAA×4）连续工作约30小时
测试方式	钳形CT
传输方式	无线传输，直线传输距离约30m
显示模式	LCD：128dots×64dots；蓝屏背光功能，适合昏暗场所
LCD尺寸	显示域：44mm×27mm
仪表尺寸	主机：宽高厚75mm×170mm×30mm 高压检测仪：宽高厚76mm×255mm×31mm 低压尖嘴钳：宽高厚40mm×138mm×20mm（标配）低压圆口钳：宽高厚63mm×160mm×23mm（选配）
钳口尺寸	高压检测仪：φ48mm 低压尖嘴电流钳：φ7.5mm×14mm （标配）低压圆口电流钳：φ40mm（选配）
采样速率	约2次/秒
测量范围	高压检测仪：0.1mA～1000A 低压电流钳：0.01mA～20.00A
分辨率	高压检测仪：0.1mA 低压电流钳：0.01mA
换档	0.01mA～1000A全自动换档
一次回路测试精度（23℃±3℃，80%RH以下）	0.0mA～299mA: ±1%±3dgt
	0.30A～49.9A: ±1.5%±5dgt
	50.0A～199.9A: ±2%±5dgt
	200A～600A: ±3%±5dgt
	601A～1000A: ±4%±5dgt
二次回路测试精度	0.00mA～20.00A:±1%±3dgt（23℃±3℃，70%RH以下）
变比	3种变比显示:（一二次回路实测电流变比；以二次回路5A的折算变比；以变压器10kV/380V的10kV-YY的折算变比），变比为1亿(1.0K8)
数据存储	2800组，按HOLD键保持数据并自动编号存储（掉电或更换电池不会丢失数据）
线路电压	60kV以下线路测试（必须带5节绝缘杆操作）
数据保持	按HOLD键保持数据，HOLD符号显示，再按HOLD键取消保持
数据查阅	按HOLD键+POWER键可以进入数据查阅模式
溢出显示	超量程溢出功能：“OL A”符号显示
无信号指示	当主机没有收到发射信号时提示“无信号”
自动关机	开机约15分钟后，仪表将自动关机
电池电压	当电池电压低于4.8V时，电池电压低符号显示，提醒更换电池
仪表质量	主机：约240g（含电池）高压检测仪：约335g（含电池）低压尖嘴电流钳：约190g（标配）低压圆口电流钳：约170g（选配）仪表总质量：约2.8Kg（含绝缘杆和电池）
外界干扰	无特强电磁场；无433MHz同频干扰
工作温湿度	-25℃～45℃； 80%Rh以下
存放温湿度	-10℃～60℃； 70%Rh以下
绝缘杆尺寸	φ32mm，1m/节（5节标配），可加长。
低压电流钳引线长	标准2米（可以根据现场距离加长:0～50米）
绝缘强度	高压检测仪：AC100kV/rms (第5节绝缘杆与高压电流钳钳芯之间) 主机与低压电流钳：AC1000V/rms
结构	防滴漏Ⅱ型（高压检测仪）
随机附件	高压检测仪：1件；主机：1件；低压尖嘴电流钳（7.5mm×14mm）：1件（标配）；低压圆口电流钳（φ40mm）：1件（选配）；绝缘杆（1米/件）：5件；仪表箱：1件； RS232通讯线：1件；ETCR无线高压变比监控软件：1件
